Dans un appartement ancien, on tombe souvent sur le même problème : trois points de commande pour un couloir, des fils qui passent dans des gaines trop étroites, et un télérupteur grillé au tableau. Avant de penser au schéma de branchement, la vraie question en rénovation, c’est de savoir ce qu’on trouve réellement dans la boîte d’encastrement, et surtout si le neutre y est présent.
Neutre absent au point de commande : le diagnostic avant tout branchement
Sur le papier, le câblage d’un bouton poussoir reste simple : la phase arrive, repart vers le télérupteur, et le circuit se ferme par impulsion. En pratique, dans les appartements construits avant les années 1990, le conducteur neutre n’est pas toujours tiré jusqu’au poussoir. On n’a que la phase et le retour lampe, parfois même un fil de navette hérité d’un ancien va-et-vient reconverti.
Ce détail change tout pour le choix du matériel. Un poussoir classique fonctionne sans neutre. Son voyant lumineux, en revanche, en a besoin pour s’allumer. Les retours terrain montrent que beaucoup de particuliers achètent un bouton poussoir lumineux Legrand sans vérifier ce point, puis se retrouvent avec un voyant éteint ou un clignotement parasite sur l’éclairage.

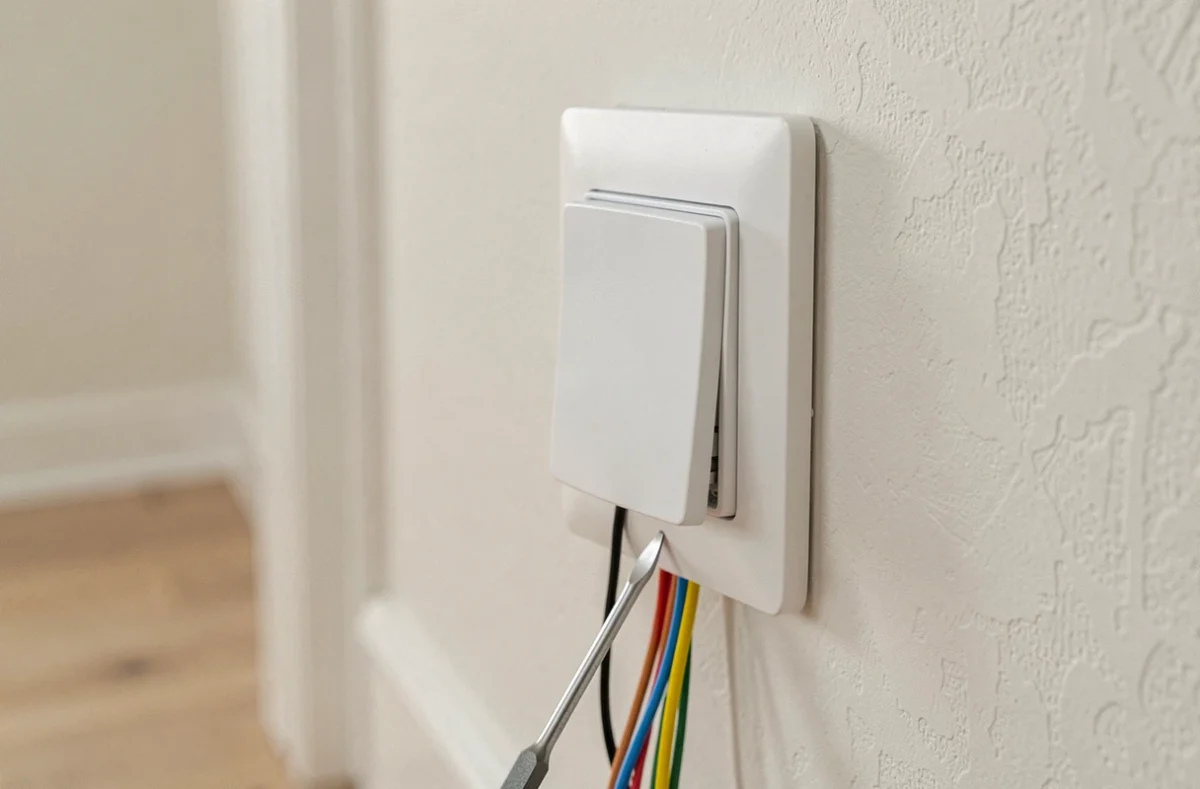

Avant de commander quoi que ce soit, on ouvre la boîte d’encastrement et on identifie les conducteurs présents. Phase, neutre, terre, retour télérupteur : chaque fil doit être repéré au multimètre. Si le neutre manque, deux options se présentent : tirer un fil supplémentaire (rarement possible sans saigner) ou opter pour un module de commande compatible « sans neutre ».
Branchement poussoir sur télérupteur : le montage filaire qui reste la référence
Le télérupteur reste le cœur du montage quand on veut commander un éclairage depuis plusieurs boutons poussoirs. Le principe n’a pas changé : chaque poussoir envoie une impulsion au télérupteur, qui bascule l’état du circuit (allumé ou éteint).

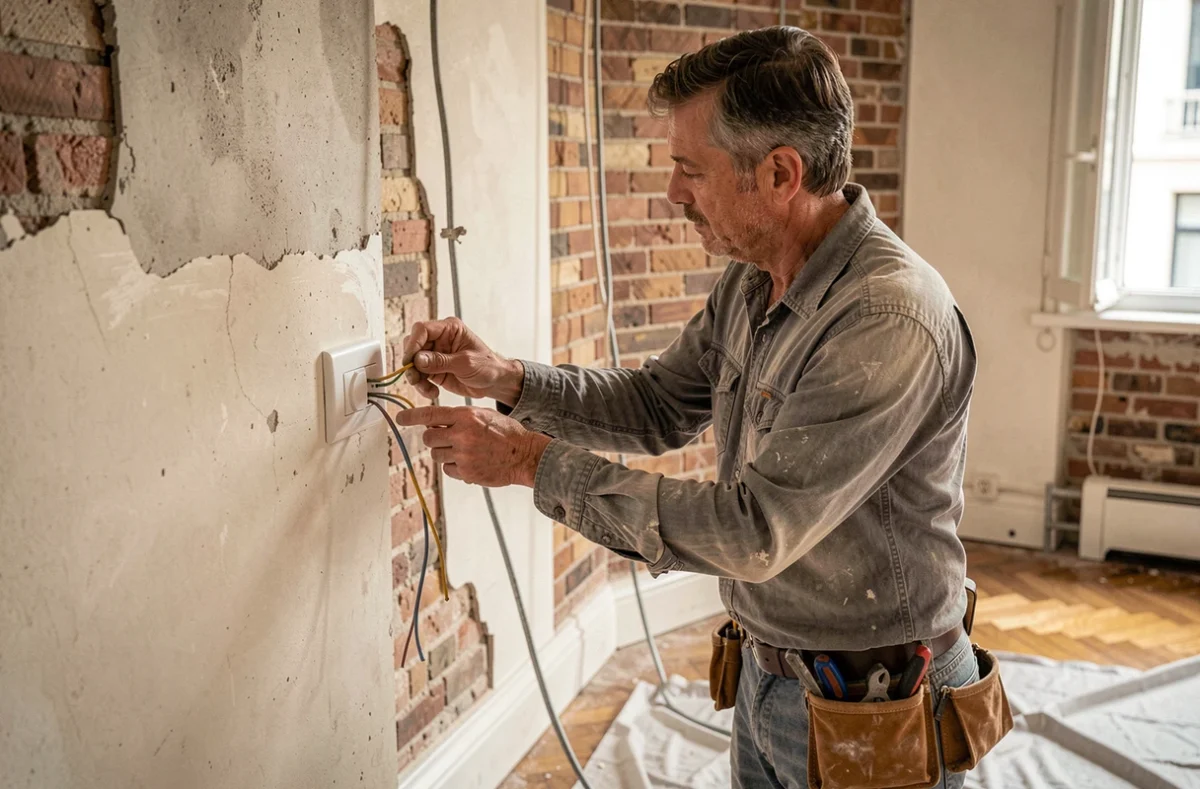

Câblage concret en rénovation
On connecte la phase du disjoncteur dédié à la borne A1 du télérupteur. La borne A2 reçoit le neutre. Côté poussoirs, la phase arrive sur une borne de chaque bouton, et le retour part vers la borne de commande du télérupteur (souvent marquée A1 ou « 1 »). Tous les poussoirs sont câblés en parallèle sur le même fil de commande.
La sortie du télérupteur alimente ensuite le ou les points d’éclairage. Le neutre de la lampe est raccordé directement au neutre du circuit, sans passer par le télérupteur.
- Disjoncteur dédié au circuit d’éclairage (calibre adapté à la charge)
- Fil de phase distribué à chaque bouton poussoir depuis la boîte de dérivation
- Fil de retour commun entre tous les poussoirs et la borne de commande du télérupteur
- Raccordement de la lampe en sortie du télérupteur, neutre en direct
Le piège fréquent en rénovation : utiliser des gaines existantes qui contiennent déjà trop de fils. La section de passage devient insuffisante, et tirer un conducteur supplémentaire sans endommager l’isolant des autres demande de la patience.
Micromodule Zigbee en boîte d’encastrement : la solution quand on ne peut pas saigner
Dans un appartement occupé, ouvrir les murs pour passer de nouveaux câbles n’est pas toujours envisageable. Les micromodules connectés (Zigbee ou équivalent) changent la donne. On conserve le bouton poussoir existant, et le micromodule se loge directement derrière l’interrupteur, dans la boîte d’encastrement.
Le module reçoit l’impulsion du poussoir et pilote le circuit d’éclairage via un signal radio vers une passerelle ou directement vers un récepteur. Certains modèles, comme le micromodule Schneider Wiser, se câblent sur l’installation existante sans neutre au point de commande, ce qui simplifie considérablement le montage en rénovation.
Limites à connaître
Le volume de la boîte d’encastrement doit être suffisant pour accueillir le module en plus des connexions. Dans les boîtiers anciens de faible profondeur, ça coince. Il faut parfois remplacer le boîtier par un modèle plus profond, ce qui implique un peu de travail dans la cloison, mais sans commune mesure avec une saignée complète.
Les retours varient sur la fiabilité radio selon l’épaisseur des murs et la distance à la passerelle. Dans un appartement haussmannien avec des cloisons en brique pleine, la portée du signal Zigbee peut être réduite de moitié par rapport aux spécifications annoncées.
Rénovation totale ou remplacement ponctuel : les obligations normatives diffèrent
On lit souvent que la norme NF C 15-100 s’applique à toute intervention électrique. La réalité est plus nuancée. Un remplacement de bouton poussoir à l’identique, sans modification du circuit, ne déclenche pas l’obligation de mise en conformité totale.
En revanche, dès qu’on entre dans le périmètre d’une rénovation totale de l’installation électrique, les exigences actuelles s’appliquent intégralement. La révision récente de la norme introduit une lecture plus stricte de ce qui constitue une rénovation « totale », et les règles ne sont pas rétroactives pour l’existant non modifié.
Concrètement, si on ajoute un point de commande supplémentaire dans un couloir et qu’on tire un nouveau circuit depuis le tableau, on entre dans un cas de modification qui impose le respect des règles en vigueur : protection différentielle adaptée, section de câble conforme, hauteur de pose réglementaire des interrupteurs.
Hauteur de pose du bouton poussoir
La norme prévoit une hauteur comprise entre 0,90 m et 1,30 m pour les dispositifs de commande. En rénovation partielle, on s’aligne généralement sur les boîtiers existants, mais un ajout de point de commande doit respecter cette plage.
- Remplacement à l’identique : pas d’obligation de mise aux normes globale
- Ajout d’un circuit ou d’un point de commande : respect de la NF C 15-100 en vigueur
- Rénovation totale : conformité intégrale exigée, y compris protection au tableau
Le choix entre un montage filaire classique avec télérupteur et une solution à micromodule dépend avant tout de l’état des gaines et de la place disponible dans les boîtiers. Dans un appartement où les cloisons sont intouchables, le micromodule derrière le poussoir existant évite des journées de travaux. Un diagnostic précis de l’installation existante reste le point de départ de toute intervention, qu’elle soit minime ou structurelle.
