On fixe l’écran au mur, on branche le décodeur, la barre de son, le boîtier streaming, et le résultat est souvent le même : une grappe de câbles qui pend sous le téléviseur. La prise TV murale et la multiprise antenne sont deux éléments qu’on peut organiser en amont pour éviter ce scénario. Tout se joue avant le perçage, pas après.

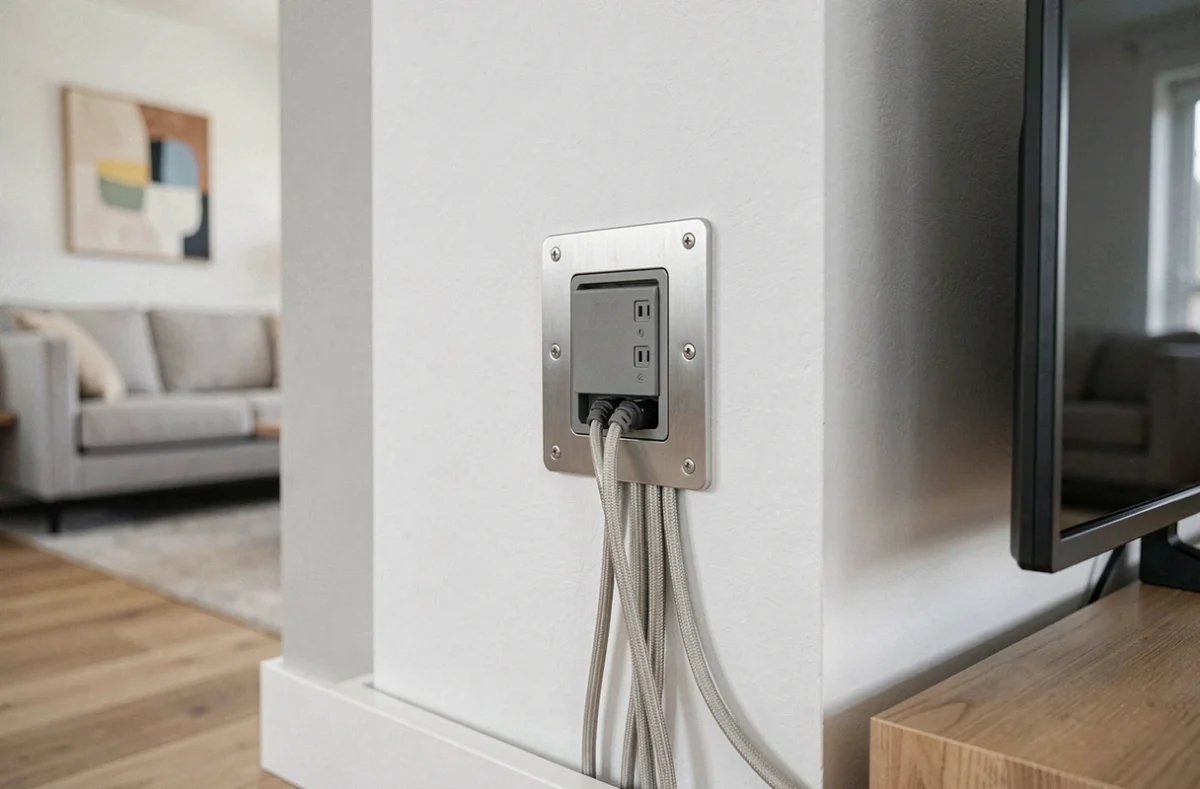

Profondeur de la boîte d’encastrement et encombrement des fiches derrière la prise TV murale
Le problème qu’on rencontre le plus souvent avec une prise TV encastrée, c’est la profondeur disponible derrière la plaque. Une fiche coaxiale droite classique dépasse de plusieurs centimètres. Si la boîte d’encastrement est trop peu profonde, la fiche pousse le téléviseur vers l’avant et casse l’alignement avec le mur.
A lire aussi : Coaxial prise et multiprises TV : jusqu'où peut-on se brancher sans perte ?
C’est pour cette raison que le choix d’une fiche coudée se décide avant le perçage. Une fiche coudée à 90° réduit l’encombrement derrière la prise et permet à l’écran de rester plaqué contre le support. Sur un support mural fixe (non articulé), chaque centimètre compte.
Pour une installation propre, on vérifie trois points avant de fixer quoi que ce soit :
A lire également : Prise sur goulotte et TV murale : organiser proprement tous vos branchements
- La profondeur de la boîte d’encastrement par rapport à l’épaisseur du mur (placo, brique, béton – les contraintes sont très différentes)
- Le type de connectique utilisé : coaxial droit, coudé, ou prise murale avec raccord F intégré
- L’espace réel entre le dos du téléviseur et le mur une fois le support installé, en tenant compte de la ventilation nécessaire à l’écran
Si on monte un support articulé, la question se complique encore. Le bras doit pouvoir pivoter sans tirer sur le câble d’antenne ni sur le cordon d’alimentation. On y revient plus bas.
Séparer câbles de signal et câbles d’alimentation : un réflexe qui limite les interférences
Derrière un meuble TV ou dans une goulotte, on a tendance à regrouper tous les câbles ensemble. C’est plus rapide, mais ça pose un problème concret : un câble d’alimentation qui longe un câble HDMI ou coaxial peut générer des interférences. Le résultat se voit à l’écran sous forme de parasites, ou s’entend via un souffle sur le système audio.
La bonne pratique consiste à séparer physiquement les circuits. D’un côté, les câbles d’alimentation (multiprise, cordons secteur). De l’autre, les câbles de signal : HDMI, coaxial, câble audio RCA ou optique. Même dans une goulotte étroite, un simple séparateur central suffit.
Regrouper par fonction plutôt que par appareil
On regroupe souvent les câbles par appareil (tous les câbles du décodeur ensemble, tous ceux de la barre de son ensemble). En pratique, regrouper par fonction est plus efficace pour la maintenance. Tous les câbles audio d’un côté, tous les HDMI de l’autre, l’alimentation à part.
Quand on doit débrancher un appareil ou en ajouter un, on sait exactement quel faisceau toucher sans perturber le reste de l’installation. Regrouper par fonction facilite chaque intervention ultérieure.
Multiprise antenne et répartiteur : accès et maintenance dans un espace caché

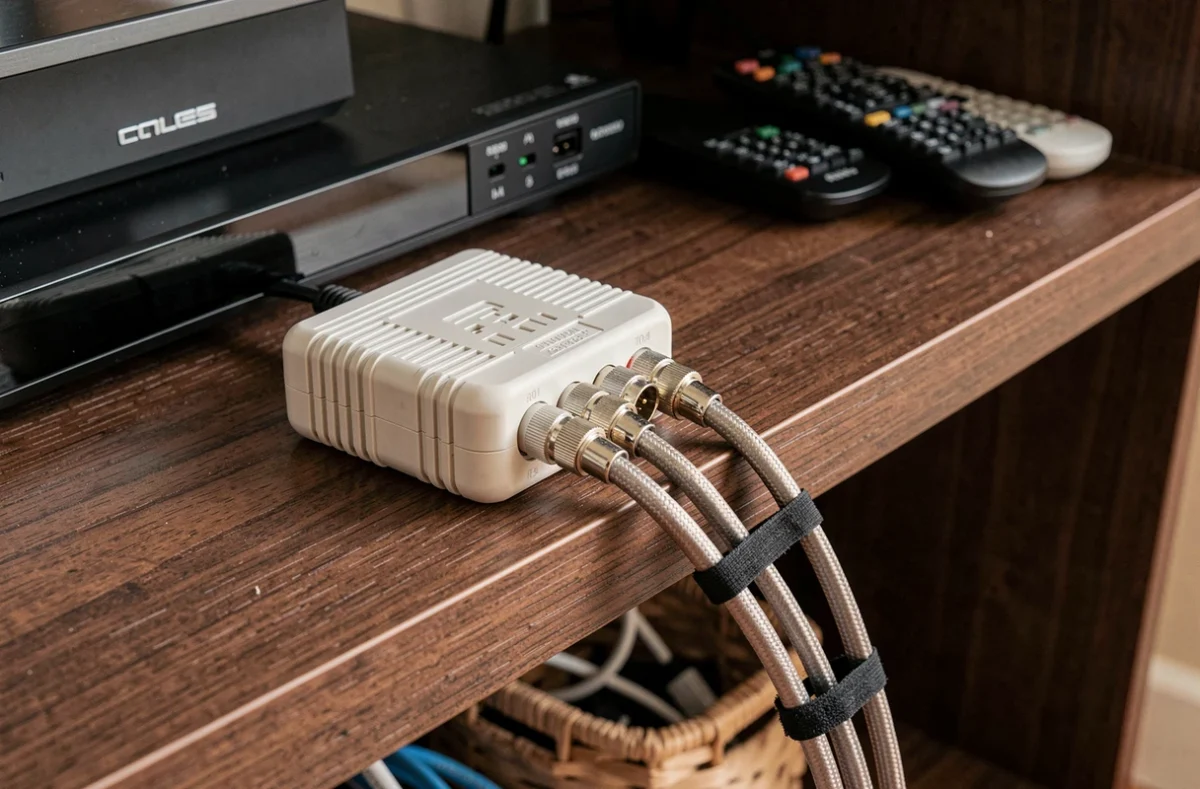

Le répartiteur d’antenne (ou multiprise antenne) permet de distribuer le signal coaxial vers plusieurs appareils : téléviseur principal, décodeur, enregistreur. On le planque souvent derrière le meuble ou dans un caisson fermé. Le souci, c’est qu’on oublie ensuite qu’il existe, jusqu’au jour où le signal se dégrade.
Un répartiteur passif divise le signal entre ses sorties. Plus on ajoute de sorties, plus le signal s’affaiblit sur chacune. Si la réception devient insuffisante, un répartiteur amplifié compense la perte de signal sur chaque sortie. Ce choix dépend de la qualité du signal d’entrée et du nombre d’appareils raccordés. Les retours varient sur ce point selon les installations.
Garder un accès au bouton et aux branchements
Quand on cache la multiprise électrique et le répartiteur dans une niche ou derrière un panneau, on pense esthétique. On oublie la maintenance. Le bouton marche/arrêt de la multiprise doit rester accessible sans démonter quoi que ce soit.
Une solution simple : fixer la multiprise sur un support coulissant ou la placer dans un boîtier ouvert sur un côté. Pour le répartiteur antenne, on le fixe au mur avec des colliers, connecteurs orientés vers le bas, pour faciliter le branchement et le retrait des câbles sans outil.
Gestion du mou de câble sur un support TV articulé
Sur un bras articulé, le téléviseur peut s’éloigner du mur de plusieurs dizaines de centimètres et pivoter latéralement. Si les câbles sont coupés juste à la bonne longueur en position repliée, ils seront en tension dès qu’on déploie le bras. Résultat : arrachement de connecteur, usure prématurée des fiches, voire chute du câble HDMI qui se débranche.
On mesure la longueur de câble nécessaire en extension maximale du support, puis on ajoute une marge. Le surplus se love proprement derrière le bras avec des attaches velcro repositionnables (pas de colliers serrés qui pinceraient le câble).
Fixer les câbles le long du bras, pas en suspension libre
Les câbles doivent suivre le bras articulé, pas pendre dans le vide. On les fixe avec des clips adhésifs ou des guides fournis avec certains supports muraux haut de gamme. Le câble coaxial de la prise TV murale suit le même chemin que le HDMI et l’alimentation, mais dans un passage séparé si possible.
Chaque câble doit pouvoir coulisser légèrement dans ses attaches quand le bras bouge. Des attaches trop serrées créent des points de pliure qui abîment le blindage du câble, surtout sur un câble HDMI de qualité.
Récapitulatif des points de vérification avant perçage
- Vérifier la profondeur de la boîte d’encastrement et choisir des fiches coudées si l’espace est limité
- Séparer les câbles d’alimentation des câbles de signal (HDMI, coaxial, audio) pour réduire les interférences
- Prévoir un accès à la multiprise et au répartiteur antenne pour la maintenance
- Mesurer la longueur de câble sur l’extension maximale du support articulé, avec marge
- Fixer les câbles le long du bras articulé avec des attaches souples, sans point de pliure
L’organisation des câbles autour d’une prise TV murale et d’une multiprise antenne ne demande pas de compétences en électricité avancée. Tout se joue dans la préparation : mesurer, séparer, prévoir l’accès. Une installation bien pensée avant le premier trou dans le mur, c’est une installation qu’on n’a pas besoin de refaire six mois plus tard.
