Un panneau solaire plug and play se branche sur une prise domestique standard. Le courant produit transite par un micro-onduleur intégré, puis rejoint le réseau électrique du logement via le circuit existant. La question de la mise à la terre d’un panneau solaire plug and play se pose dès que le kit sort de son carton, parce que la réponse dépend de plusieurs paramètres techniques que la notice du fabricant ne détaille pas toujours.
Ce que signifie concrètement la mise à la terre sur un kit plug and play
La mise à la terre consiste à relier les parties métalliques conductrices d’un équipement électrique au sol, via un conducteur raccordé au piquet de terre du logement. Sur une installation photovoltaïque classique, cela concerne les cadres des panneaux, les rails de fixation, le coffret de protection et le boitier de l’onduleur.
Sur un kit plug and play, la configuration est plus simple : un ou deux panneaux, un micro-onduleur, un câble terminé par une fiche domestique. Le fil de terre présent dans la prise de courant protège le circuit côté courant alternatif. Il ne protège pas le cadre métallique du panneau lui-même, ni le support sur lequel il repose.
La distinction est fondamentale. Le fil de terre de la prise ne remplace pas la liaison équipotentielle des masses métalliques exposées à l’extérieur. Un cadre en aluminium posé sur un balcon ou un toit-terrasse peut accumuler une charge en cas de défaut d’isolement ou de foudre indirecte, et cette charge n’a aucun chemin vers la terre si le cadre n’est pas raccordé.
Panneau solaire de classe II et obligation de mise à la terre
La plupart des kits plug and play commercialisés en France utilisent des panneaux classés en classe II d’isolation. Cette classification signifie que le panneau dispose d’une double isolation ou d’une isolation renforcée entre les cellules photovoltaïques et le cadre métallique. En théorie, aucun courant de défaut ne devrait atteindre le cadre.
Ce classement dispense-t-il de toute mise à la terre ? Pas exactement. La norme NF C 15-100, qui régit les installations électriques basse tension en France, impose la liaison à la terre de toute masse métallique accessible. Le guide NF C 15-712-1 (anciennement UTE C 15-712-1, dont une édition récente est référencée dans les formations professionnelles) précise les exigences spécifiques aux installations photovoltaïques.
Un panneau de classe II n’a pas besoin d’être relié à la terre pour sa propre protection interne. En revanche, son cadre métallique reste une masse conductrice accessible, et les textes normatifs demandent que cette masse soit reliée au réseau de terre du bâtiment dès lors qu’elle est fixée à une structure conductrice (rail métallique, garde-corps, toiture).
Relier le cadre au réseau de terre du logement : méthode et matériel
La procédure reste accessible à un bricoleur averti, à condition de respecter quelques principes. Voici les éléments nécessaires et les étapes à suivre.
Matériel requis pour la liaison équipotentielle
- Un conducteur de protection en cuivre de section adaptée (la notice du fabricant du kit ou du système de fixation indique la section minimale, généralement comparable à celle utilisée pour les circuits domestiques classiques)
- Des cosses de mise à la terre compatibles avec le cadre du panneau, souvent des cosses à griffes qui percent l’anodisation de l’aluminium pour assurer un contact électrique fiable
- Une connexion au bornier de terre du tableau électrique du logement, ou à la barrette de coupure de terre si elle est accessible
- De la graisse anti-corrosion pour protéger les points de contact exposés aux intempéries
Déroulement de la liaison

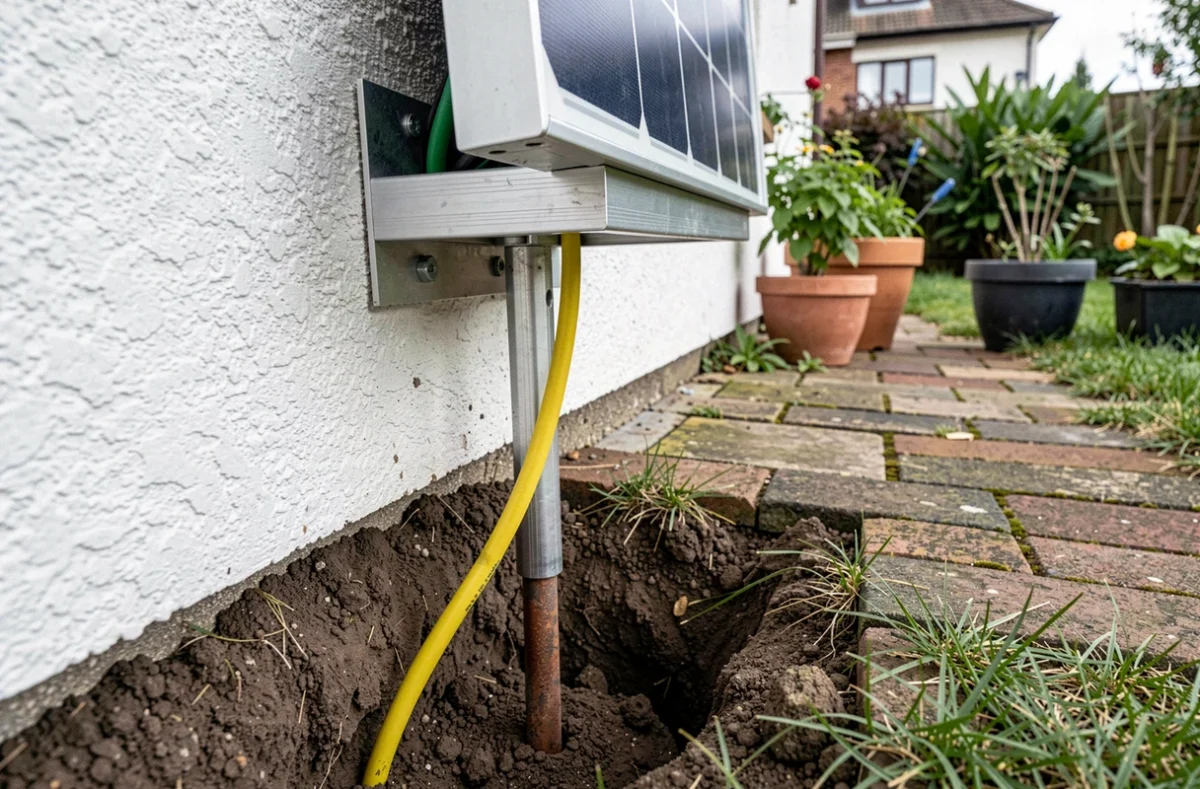

La cosse se fixe sur le cadre du panneau, à l’emplacement prévu par le fabricant (un trou de mise à la terre est souvent pré-percé). Le conducteur en cuivre relie cette cosse au bornier de terre du tableau électrique. Si plusieurs panneaux sont installés côte à côte, leurs cadres doivent être reliés entre eux par un conducteur continu avant de rejoindre la terre commune.
La continuité électrique entre les cadres et les rails de fixation ne doit pas être laissée au hasard. Les rails en aluminium anodisé ne conduisent pas toujours correctement au niveau des jonctions. Chaque point de contact doit être vérifié ou ponté avec un conducteur dédié, conformément aux prescriptions du fabricant du système de fixation.
Type d’onduleur et schéma de protection : une variable sous-estimée
Les exigences de mise à la terre ne sont pas identiques selon le type d’onduleur intégré au kit. Un micro-onduleur, un onduleur de chaine, un optimiseur de puissance ou l’ajout d’une batterie modifient le schéma de protection.
La majorité des kits plug and play embarquent un micro-onduleur. Celui-ci convertit le courant continu en courant alternatif directement au dos du panneau. Le boitier du micro-onduleur possède sa propre borne de mise à la terre, qui doit être raccordée au même conducteur que le cadre du panneau.
L’ajout ultérieur d’une batterie change fortement le cadre de conformité. Un kit initialement branché sur une simple prise peut basculer dans un régime plus exigeant, nécessitant potentiellement une visite du Consuel (Comité national pour la sécurité des usagers de l’électricité). La mise à la terre correcte du kit dès le départ simplifie cette transition si vous décidez un jour d’étendre votre installation.
Pièges courants et erreurs de mise à la terre sur un kit solaire
Plusieurs erreurs reviennent régulièrement sur les installations réalisées sans accompagnement professionnel.
- Utiliser un câble de section insuffisante, qui ne supportera pas un courant de défaut élevé et fondra avant d’avoir rempli son rôle de protection
- Oublier de relier le boitier du micro-onduleur, en pensant que seul le cadre du panneau compte
- Poser la cosse de terre sur l’aluminium anodisé sans percer ou griffer la couche d’oxyde, ce qui crée un contact électrique médiocre voire inexistant
- Raccorder le conducteur de terre à une canalisation d’eau ou de gaz au lieu du piquet de terre du logement, ce qui est interdit par la norme NF C 15-100
- Ne pas protéger les connexions extérieures contre la corrosion, ce qui dégrade la continuité électrique en quelques saisons
Un défaut de continuité sur la liaison de terre rend toute la chaine de protection inopérante. Le risque n’est pas théorique : un défaut d’isolement combiné à un cadre non relié à la terre peut provoquer une électrisation au toucher, particulièrement par temps humide.
Cout et délai d’une mise à la terre pour panneau plug and play
Le matériel nécessaire (cosses, conducteur cuivre, connecteurs) représente un budget modeste, souvent inférieur au prix d’un repas au restaurant. La cosse de mise à la terre adaptée aux cadres de panneaux solaires coute quelques euros pièce. Le conducteur en cuivre se vend au mètre, et la longueur dépend de la distance entre le panneau et le tableau électrique.
Le temps d’installation varie selon la configuration. Pour un panneau posé sur un balcon à proximité du tableau, comptez moins d’une heure. Pour un panneau fixé en toiture-terrasse avec un cheminement de câble plus long, la durée peut doubler.
Si vous faites appel à un électricien, le cout de la main-d’oeuvre dépend du tarif horaire local et de la complexité du cheminement. Demander un devis précis reste la meilleure approche, car le prix varie sensiblement d’une configuration à l’autre.
Vérifier la résistance de terre existante avant de raccorder le kit
Avant de raccorder quoi que ce soit, il faut s’assurer que le réseau de terre du logement est fonctionnel. Une résistance de terre trop élevée compromet l’efficacité de toute la protection. Les recommandations techniques visent une valeur inférieure à un seuil qui garantit le déclenchement du disjoncteur différentiel en cas de défaut.
Un électricien peut mesurer cette résistance avec un telluromètre. Si la terre du logement n’a jamais été vérifiée, ou si la maison est ancienne, cette mesure est un préalable pertinent. Raccorder un panneau solaire à une terre défaillante donne une fausse impression de sécurité.
La mise à la terre d’un panneau solaire plug and play n’est ni longue ni couteuse, mais elle exige de la rigueur sur le choix du matériel, la qualité des contacts et le raccordement au bon point du réseau de terre. Pour un diagnostic adapté à votre installation et un chiffrage précis, remplissez le formulaire ci-dessous afin d’être rappelé par un professionnel qualifié.
