Un échangeur thermique industriel transfère de l’énergie calorifique entre deux fluides séparés par une paroi, sans les mélanger. Tubes, plaques, calandre : la géométrie varie, mais le principe physique reste le même. Le choix du fabricant conditionne la durée de vie de l’équipement, sa conformité réglementaire et la performance réelle du transfert de chaleur sur toute la durée d’exploitation.
Conformité à la Directive Équipements Sous Pression : le premier filtre de sélection
Dès que la pression maximale admissible dépasse 0,5 bar manométrique, un échangeur à calandre ou à tubes entre dans le périmètre de la Directive 2014/68/UE (PED). Cette classification comme récipient sous pression impose au fabricant un cadre strict de conception, de fabrication et d’évaluation de conformité.
A lire aussi : Comment choisir un réfrigérateur ?
Un fabricant fiable fournit la documentation CE complète : analyse de risques, dossiers matériaux, procédures de soudage qualifiées, résultats de contrôles non destructifs. L’absence de l’un de ces éléments signale un manque de rigueur qui se paiera à la mise en service ou lors d’un contrôle réglementaire.
Avant même de comparer des devis, vérifiez que le fabricant maîtrise la PED pour la catégorie de pression visée par votre installation. Ce point élimine à lui seul une part significative des fournisseurs qui se positionnent sur le marché sans disposer des compétences documentaires et techniques requises. Des acteurs comme Hecomodo permettent de structurer cette recherche en amont, en mettant en relation les besoins industriels avec des fabricants référencés.
A lire également : Pourquoi choisir un interrupteur dooxie de Legrand
Échangeur thermique et règlement F-Gas : anticiper la compatibilité fluide
Le règlement européen F-Gas impose un calendrier de réduction progressive des fluides frigorigènes à fort potentiel de réchauffement global. Pour les installations intégrant un échangeur thermique couplé à un circuit frigorifique, ce calendrier a des conséquences directes sur le dimensionnement.
Les fluides de substitution (R-290, R-454B, CO2) présentent des caractéristiques thermodynamiques et des contraintes de pression différentes des anciens réfrigérants. Un échangeur conçu pour un fluide conventionnel peut devenir inadapté si le circuit migre vers un fluide à plus haute pression de service ou à inflammabilité accrue.
Un fabricant compétent intègre cette variable dès la phase de dimensionnement. Il propose des matériaux et des épaisseurs de paroi compatibles avec les fluides actuels et ceux qui les remplaceront dans les années à venir. Si votre interlocuteur ne pose aucune question sur le fluide caloporteur prévu ni sur l’évolution réglementaire, changez d’interlocuteur.
Critères techniques pour évaluer un fabricant d’échangeur de chaleur
Au-delà de la conformité réglementaire, la fiabilité d’un fabricant se mesure sur des points techniques concrets. Trois axes méritent une attention particulière.
Maîtrise des matériaux et des procédés de soudage
Les échangeurs thermiques industriels utilisent principalement l’inox austénitique, les alliages nickel, le titane ou le cuivre selon l’agressivité des fluides et la température de service. Le choix du matériau détermine la résistance à la corrosion et la longévité de l’appareil.
Demandez les qualifications de soudage (QMOS) du fabricant pour les matériaux et les épaisseurs concernés. Un fabricant qui sous-traite la totalité de ses soudures sans contrôle interne expose l’exploitant à des défauts de pénétration ou de porosité difficilement détectables après assemblage.
Capacité de dimensionnement sur mesure
Un échangeur standard peut convenir pour des applications courantes de chauffage ou de refroidissement à basse pression. Pour des process spécifiques (fluides visqueux, températures extrêmes, encrassement rapide), le sur-mesure devient la seule option viable.
Évaluez la capacité du fabricant à réaliser un dimensionnement thermique complet :
- Calcul des surfaces d’échange en fonction des débits, des températures d’entrée et de sortie, et des pertes de charge acceptables
- Prise en compte du facteur d’encrassement propre à votre application (agroalimentaire, pétrochimie, traitement des eaux)
- Simulation du comportement thermique en régime transitoire, pas uniquement en régime permanent
Un fabricant qui se contente de proposer un modèle catalogue sans poser de questions sur vos conditions de fonctionnement ne dimensionne pas : il vend.
Traçabilité et contrôles non destructifs
La traçabilité des matériaux (certificats matière EN 10204 3.1 ou 3.2) et les contrôles non destructifs (radiographie, ressuage, ultrasons) constituent des marqueurs de qualité mesurables. Exigez un plan de contrôle documenté avant la commande, pas après la livraison.
Échangeur à plaques ou tubulaire : orienter le choix selon le process

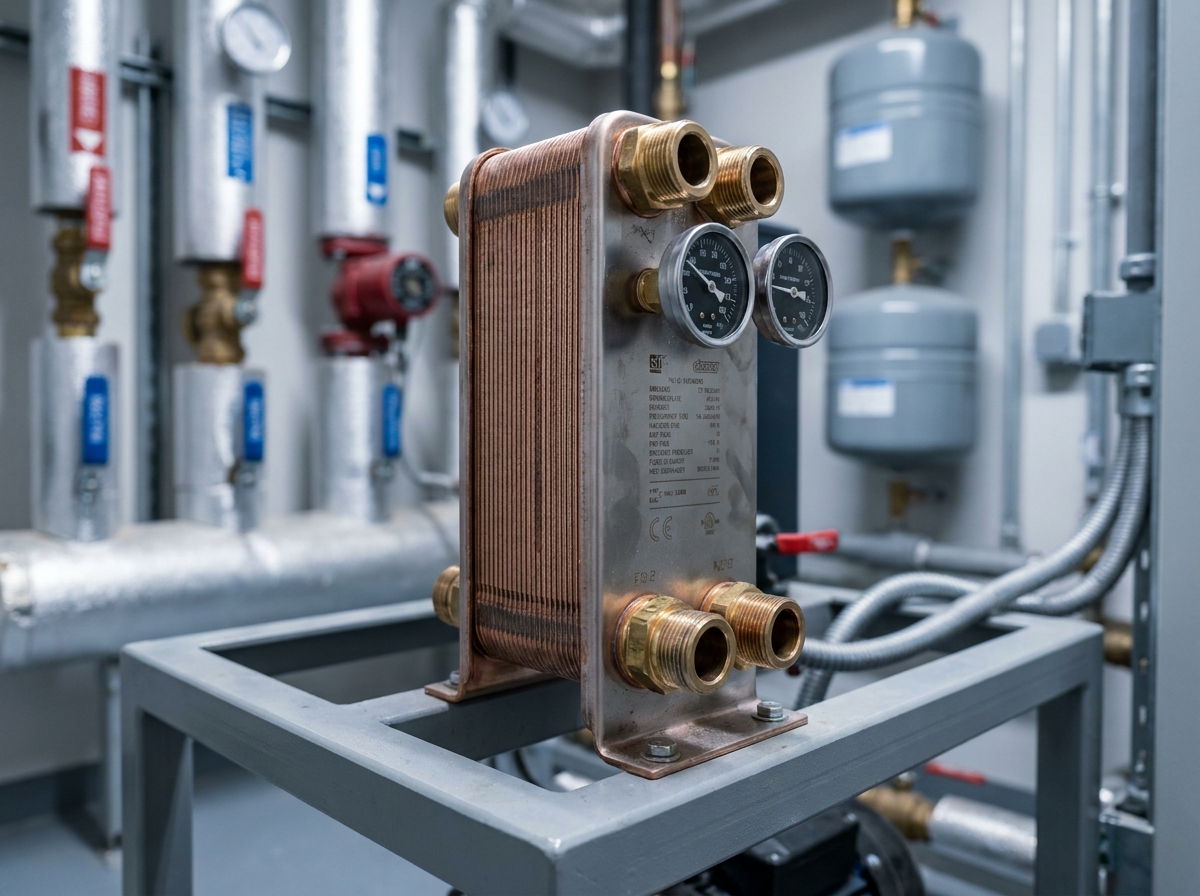

Les échangeurs à plaques (à joints ou à plaques soudées) offrent une compacité et un coefficient de transfert thermique élevés. Ils conviennent aux applications où les fluides sont propres et les pressions modérées. Les modèles à plaques soudées suppriment le risque de fuite lié aux joints, ce qui les rend adaptés aux fluides agressifs ou aux températures élevées.

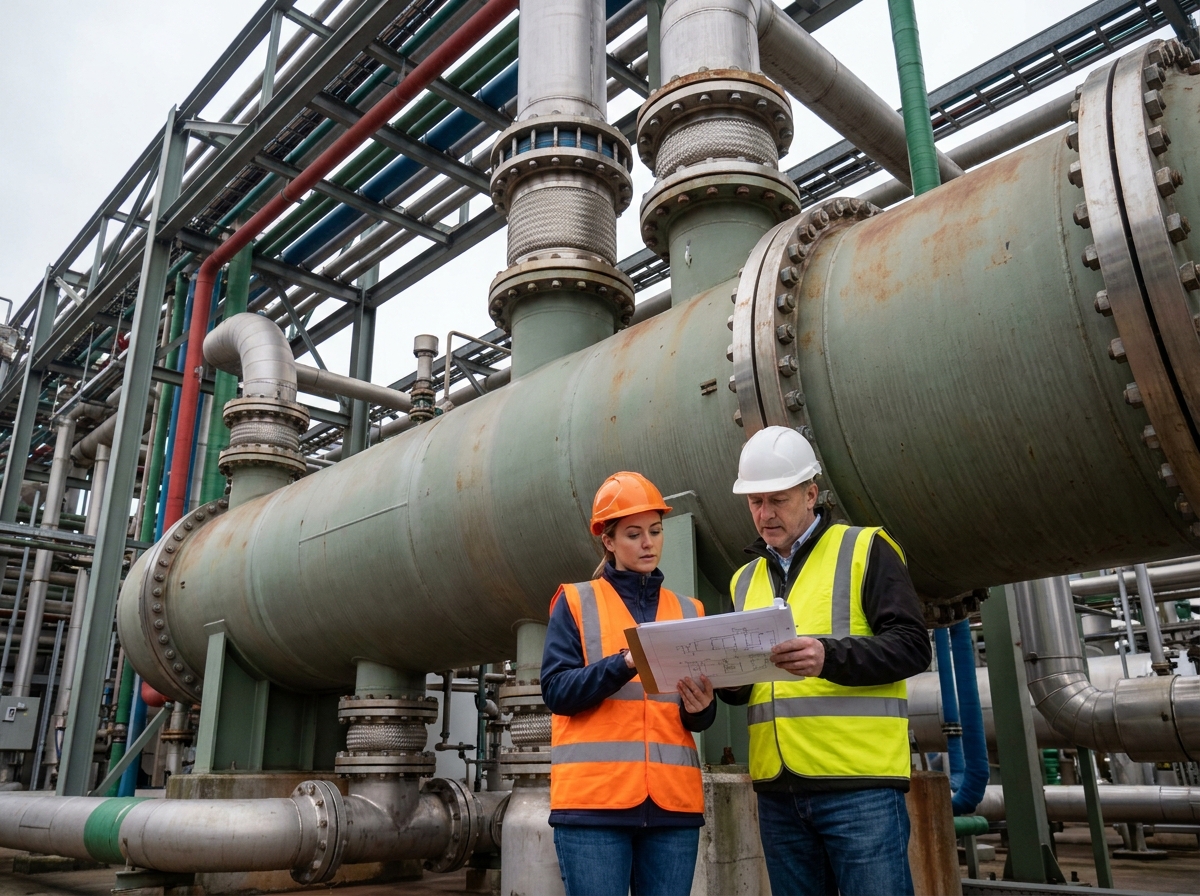

Les échangeurs tubulaires (calandre et tubes, double tube) tolèrent des pressions et des températures plus élevées. Ils acceptent des fluides chargés en particules et résistent mieux à l’encrassement sévère. Leur encombrement est supérieur, mais leur robustesse mécanique compense largement dans les environnements industriels exigeants.
Le choix entre ces deux familles ne relève pas d’une préférence générique. Il dépend de paramètres précis :
- Nature et viscosité des fluides (liquide, gaz, mélange diphasique)
- Plage de température et de pression de service
- Fréquence de nettoyage et accessibilité pour la maintenance
- Contraintes d’encombrement et de poids sur le site d’installation
Un fabricant fiable oriente vers la technologie adaptée au process, même si elle n’est pas celle qu’il produit le plus. Un bon fabricant refuse parfois une commande plutôt que de livrer un appareil inadapté.
Suivi après installation et pièces de rechange pour échangeurs thermiques
La relation avec le fabricant ne s’arrête pas à la livraison. Les joints d’échangeurs à plaques se dégradent avec le temps et les cycles thermiques. Les faisceaux tubulaires peuvent nécessiter un retubage partiel après plusieurs années de service.
Vérifiez que le fabricant garantit la disponibilité des pièces de rechange sur une durée cohérente avec la durée de vie attendue de l’équipement. Un échangeur dont les plaques ou les joints ne sont plus fabriqués après quelques années devient un équipement orphelin, remplaçable uniquement en totalité.
Le coût d’un échangeur thermique industriel ne se limite pas au prix d’achat. Il inclut la maintenance préventive, les arrêts de production pour nettoyage, et la capacité du fabricant à intervenir rapidement en cas de défaillance. Un fabricant qui propose un contrat de suivi structuré avec des délais d’intervention documentés offre une garantie bien plus tangible qu’une simple extension de garantie commerciale.
