La tuile canal couvre une grande partie des toitures dans le sud de la France, du Languedoc à l’Aquitaine. Sa forme arrondie, conçue pour évacuer l’eau rapidement, complique la fixation de panneaux solaires par rapport à une tuile mécanique plate. Poser un système photovoltaïque sur ce type de couverture demande une méthode adaptée, des pièces de fixation spécifiques et une attention particulière à l’étanchéité. Voici comment procéder concrètement, étape par étape.
Efforts de vent et charges de neige : le calcul que personne ne détaille
Avant de choisir des crochets ou des rails, il faut dimensionner la fixation. Le poids des panneaux solaires n’est pas le problème principal. Ce sont les efforts de vent en soulèvement qui sollicitent le plus les ancrages.
Pourquoi ce point est décisif ? Parce qu’un panneau posé en surimposition agit comme une voile. En zone de vent fort (littoral méditerranéen, vallée du Rhône), les forces d’arrachement peuvent être plusieurs fois supérieures au poids de l’installation.
Le dimensionnement doit suivre l’Eurocode 1, qui prend en compte la zone de vent, la catégorie de terrain et l’exposition du bâtiment. Les panneaux situés en rive de toiture ou près du faîtage subissent des sollicitations nettement plus fortes que ceux placés au centre du pan. Cela signifie que le nombre et le type de crochets varient selon la position du panneau sur le toit.
Un installateur qui utilise le même espacement de fixation partout sur la toiture ne respecte pas ce principe. Exigez un plan de calepinage qui précise le nombre de points d’ancrage par zone.
Fixation panneau solaire sur tuile canal : la surimposition en détail

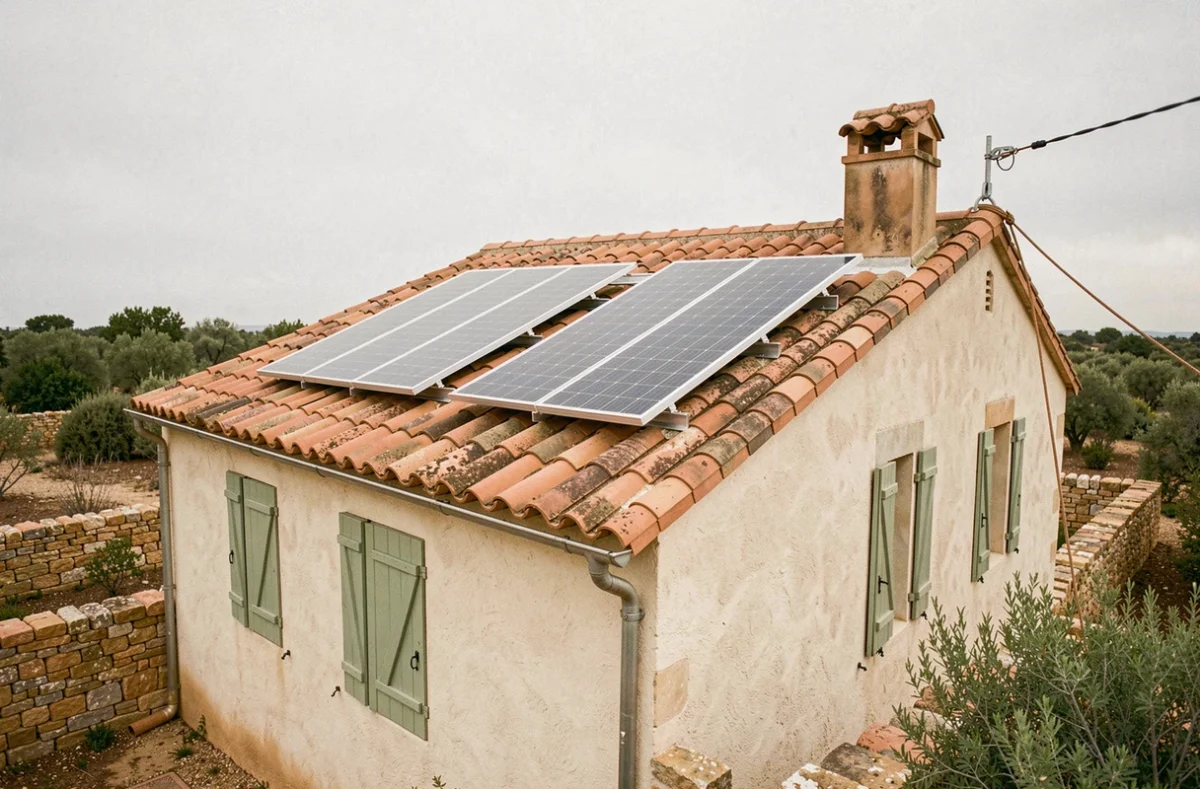

La technique retenue dans la grande majorité des cas est la surimposition. Les panneaux sont posés au-dessus des tuiles existantes, sur un système de rails en aluminium. Contrairement à l’intégration au bâti (où les panneaux remplacent les tuiles), la surimposition conserve la couverture intacte.
Pourquoi la surimposition plutôt que l’intégration au bâti
L’intégration au bâti sur tuile canal pose un problème d’étanchéité complexe. Retirer des tuiles canal pour insérer un panneau crée une jonction difficile à traiter entre la surface plane du module et la forme arrondie des tuiles adjacentes. Les risques d’infiltration sont élevés.
La surimposition évite ce problème. La couverture reste en place, l’eau continue de s’écouler normalement sous les panneaux. La lame d’air entre les modules et les tuiles favorise aussi la ventilation, ce qui limite la surchauffe des cellules photovoltaïques et maintient un meilleur rendement.
Le rôle des crochets réglables

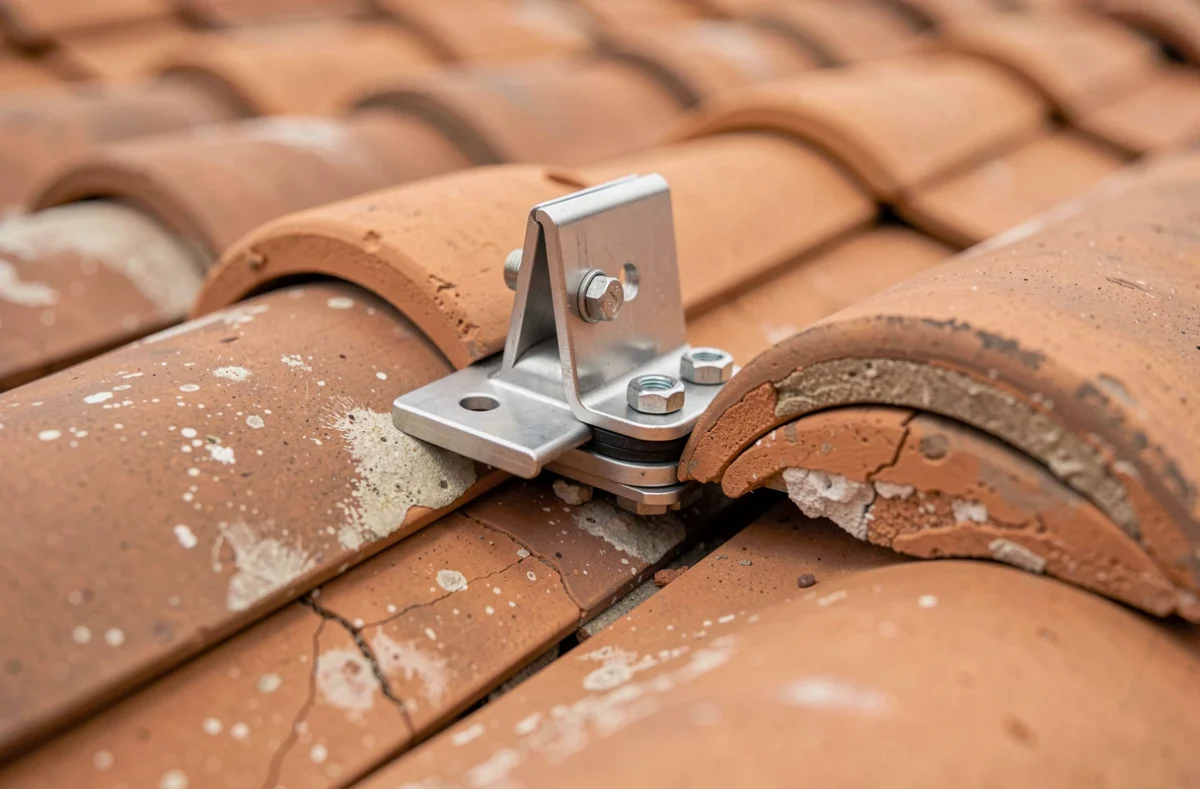

La tuile canal n’offre pas de surface plane pour visser directement un support. La fixation passe par des crochets spécifiques en inox ou aluminium, ancrés dans la charpente (chevrons ou liteaux porteurs). Ces crochets traversent la couverture entre deux tuiles, sans percer la tuile elle-même.
Le crochet doit être réglable en hauteur pour compenser les irrégularités de la couverture. Sur une toiture en tuile canal, l’épaisseur de la couverture varie selon la superposition des rangées. Un crochet à hauteur fixe risque de créer un point de pression qui fissure la tuile en dessous.
Vous avez déjà remarqué qu’une tuile canal bouge légèrement quand on marche sur un toit ? C’est normal, elles ne sont pas fixées mécaniquement dans la plupart des poses traditionnelles. Le crochet doit donc se fixer sur un élément structurel solide (chevron), pas simplement sur un liteau mince.
Rails aluminium et serrage des modules
Une fois les crochets posés, des rails en aluminium sont clipsés ou boulonnés dessus. Ces rails forment une structure rigide sur laquelle les panneaux sont fixés par des pinces (mid-clamps entre deux modules, end-clamps en bout de rangée). L’ensemble crée un système qui répartit les charges sur plusieurs points d’ancrage.

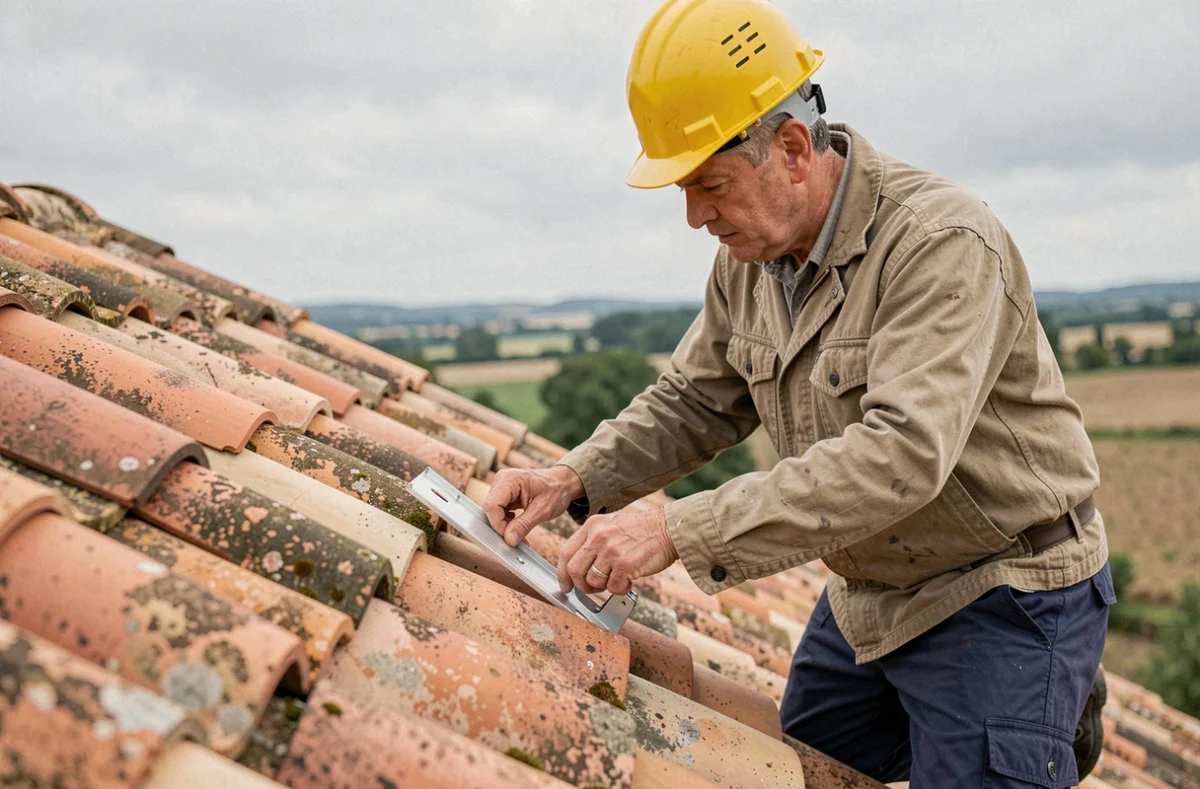

- Repérage des chevrons par sondage ou détecteur, puis détuilage localisé pour poser chaque crochet directement sur le bois de charpente
- Pose des crochets avec un espacement calculé selon les charges de vent de la zone et la position sur le pan de toiture
- Fixation des rails horizontaux ou verticaux selon l’orientation choisie pour les modules
- Mise en place des panneaux et serrage des pinces au couple recommandé par le fabricant du système de fixation
Étanchéité et passage des câbles : les deux points de vulnérabilité
La fixation elle-même n’est pas le seul risque d’infiltration. Le passage des câbles électriques à travers la toiture constitue un point faible distinct, souvent négligé.
Traiter le passage de câbles correctement
Un percement improvisé dans une tuile pour faire passer un câble, même rebouché au mastic, finit par fuir. Les recommandations actuelles privilégient l’utilisation d’une tuile à douille ou d’un passe-câble dédié. Ces pièces sont conçues pour empêcher le ruissellement de remonter le long du câble par capillarité.
Le câble doit former une boucle (goutte d’eau) avant de traverser la couverture. Ce détail simple empêche l’eau de suivre le câble vers l’intérieur. Un installateur expérimenté le fait systématiquement, mais vérifiez ce point si vous supervisez le chantier.
Préserver l’étanchéité autour des crochets
Chaque crochet qui traverse la couverture est un point de pénétration potentiel. Sur une tuile canal, le crochet passe entre la tuile de couvert (celle du dessus) et la tuile de courant (celle du dessous). L’ajustement doit être précis pour ne pas soulever la tuile de couvert, ce qui créerait un jour où l’eau pourrait s’infiltrer.
Certains systèmes intègrent un joint EPDM à la base du crochet. D’autres s’appuient sur le recouvrement naturel des tuiles. Dans les deux cas, un détuilage soigneux puis une repose ajustée sont la clé de l’étanchéité.
Référentiel technique et assurabilité de l’installation solaire
La tuile canal relève du NF DTU 40.22, qui encadre la mise en œuvre des couvertures en tuiles canal de terre cuite. Toute intervention sur la couverture doit respecter ce document pour que l’assurance décennale du couvreur reste valable.
Quand le système de fixation des panneaux n’est pas couvert directement par un DTU (ce qui est fréquent pour les kits de surimposition), il faut vérifier qu’il dispose d’un Avis Technique ou Document Technique d’Application délivré par le CSTB. Sans ce document, un assureur peut refuser de couvrir un sinistre lié à l’installation.
Avant de signer un devis, demandez à l’installateur trois choses :
- La référence de l’Avis Technique du système de fixation qu’il compte utiliser
- Une copie de son attestation d’assurance décennale mentionnant explicitement l’activité photovoltaïque
- La confirmation écrite que la garantie couvre les dommages à l’existant (infiltrations dans la toiture, dégâts sur la charpente), pas uniquement l’installation elle-même
Ce dernier point mérite une vigilance particulière. Sur un bâtiment existant, la responsabilité de l’installateur peut être moins protectrice qu’attendu en cas de sinistre. Faites préciser par écrit la nature exacte des garanties mobilisables.
Fourchettes de prix et délais pour une fixation sur tuile canal
Le coût d’une installation solaire en surimposition sur tuile canal est légèrement supérieur à celui d’une pose sur tuile mécanique. La différence vient du temps de main-d’œuvre (détuilage plus délicat, ajustement des crochets) et du prix des crochets spécifiques.
Pour une installation résidentielle classique de quelques kWc, le surcoût lié à la tuile canal représente généralement quelques centaines d’euros par rapport à une toiture en tuile plate. Ce surcoût porte principalement sur la quincaillerie de fixation et le temps de pose supplémentaire.
Côté délais, comptez une journée de pose pour une installation résidentielle standard une fois le matériel livré. La phase administrative (déclaration préalable de travaux, demande de raccordement) prend souvent plusieurs semaines et constitue le vrai facteur de délai.
Pièges concrets à éviter lors de la fixation
Quelques erreurs reviennent régulièrement sur les chantiers de pose sur tuile canal. Les connaître vous permet de poser les bonnes questions à votre installateur.
Utiliser des crochets universels non adaptés à la géométrie de la tuile canal est le piège le plus fréquent. Ces crochets, conçus pour des tuiles plates, exercent une pression ponctuelle sur la tuile arrondie et finissent par la fissurer. Exigez des crochets conçus spécifiquement pour tuile canal.
Fixer les crochets dans les liteaux plutôt que dans les chevrons est une autre erreur courante. Les liteaux d’une couverture en tuile canal sont parfois fins et anciens. Ils ne résistent pas aux efforts de soulèvement par le vent. L’ancrage dans les chevrons est la règle.
Négliger la ventilation sous les panneaux réduit leur rendement et peut accélérer le vieillissement des tuiles. Un espace suffisant entre la surface des tuiles et le dessous des modules doit être maintenu.
La fixation de panneaux solaires sur une toiture en tuile canal est une opération maîtrisée, à condition de respecter le bon référentiel technique et de confier le chantier à un professionnel qualifié RGE. Pour obtenir un devis adapté à votre toiture et vérifier la faisabilité de votre projet, remplissez le formulaire ci-dessous : un spécialiste vous rappelle pour faire le point sur votre situation.
